操作简单,高度防护

操作简单,高度防护

在能源监控过程中,错误的接线有可能会毁坏电流电压互感器。魏德米勒特别开发的开关测试型接线端子使用各式各样的联接技术,是一种能够解决该问题的安全方式。简单操作即可确保实现零差错的便捷接线。它能够确保为您的互感器和测量设备提供保护,还能够确保实现安全精确的工作方式。适用于互感器的模块化设计的集成接线端子还能够为机柜节省空间。

产品范围

PUSH IN 直插式接线技术

PUSH IN 直插式接线技术

PUSH IN 直插式接线技术

ATTB 6 接线端子,适用于简单、快速、安全进行电流电压互感器接线

螺钉式联接技术

螺钉式联接技术

螺钉式联接技术

WTTB 6 接线端子,适用于简单、快速、安全进行电流电压互感器接线

混合联接技术

混合联接技术

混合联接技术

HTTB 6 接线端子,适用于简单、快速、安全进行电流电压互感器接线

弹片式接线技术

弹片式接线技术

弹片式接线技术

适用于所有常见导线联接类型的通用联接系统

螺柱式联接技术

螺柱式联接技术

螺柱式联接技术

快速、安全连接O形电缆端头

产品新闻

简单、快速和安全的电流和电压变送器接线 创新产品

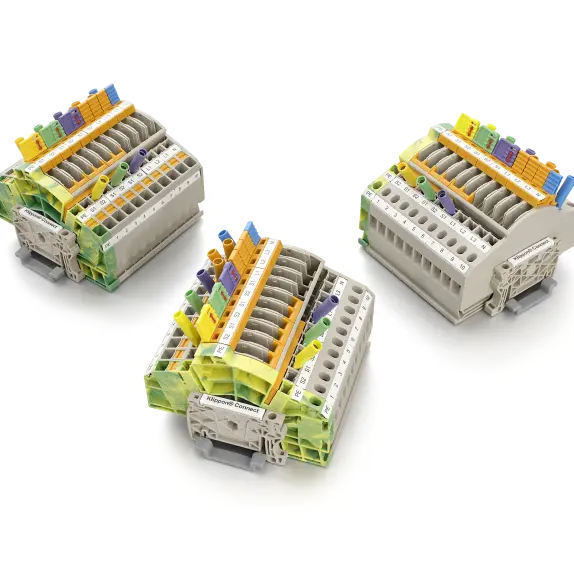

Klippon® Connect TTB 系列适用于仪表互感器接线

在 T&D 应用中,电流和电压变送器主要用于保护和测量功能。魏德米勒新推出的 TTB 系列 Klippon® Connect 互感器接线端子采用恰当设计,满足这两种关键应用的所有联接要求。

通过采用新的接线端子系列,电流和电压变送器的接线变得尤为轻松、安全,即使是在复杂电路中操作。可防止在操作过程中出现操作误差,从而提高工厂可用性,延长整个开关柜的寿命。因此,充分满足了用户的各项要求。

简单、快速和安全的电流和电压变送器接线
  • 利用单接线端子系统进行安全的电流和电压变送器接线
  • 集成单级强制短路机构,可确保 100% 的操作安全性
  • 断开触点前后设有专用横联线槽,大幅度提高了灵活性
  • 测试插座可以邻接最大直径为 10 mm 的全绝缘测试插头。

Klippon® Connect SDL 电流电压互感器接线用接线端子

适用于电流电压互感器通过螺柱接线技术进行轻松接线

Klippon® Connect SDL 电流电压互感器接线用接线端子
  • 专为所有可能的要求进行开发
  • 开关状态清晰可见,操作简单、安全
  • 易于连接O形电缆接线头
  • 大标记面积

简单操作即可防止出现错误

简单操作即可防止出现错误
螺钉式联接技术

简单操作即可防止出现错误

魏德米勒开关测试型接线端子基于经过测试验证的魏德米勒螺钉式联接技术,能够清晰明了地以较低的成本解决联接中所遇到的难题。联接导线的螺钉仅在电流互感器使用短路滑块完成短路联接后才能够被接触。这样能够确保保护系统的安全,它能够防止意外短路或是转换器回路开路的情况出现。
