在当今的开关柜装配中,必须不断减小空间和布线时间以保持竞争力。Klippon® Connect 大电流接线端子经实践证明是一种能实现此目标的解决方案。这种端子可以在狭小的空间内,轻松和快捷地提供安全、高效配电。为了向开关柜装配提供更好的支持,魏德米勒现在扩充了 Klippon® Connect A 系列产品。新的 A2C 50/70 和 A2C 95/120 版本适用于截面为 10 mm² 至 120 mm² 组件,其特点是采用了创新的 PUSH IN 直插式电源联接技术。这意味着整个截面范围可以只使用一套便捷的联接系统,而您可以继续使用 Klippon® Connect A 系列的各种附件。
对于整个装配机柜流程来说,要获得成功并实现成本效益,规划阶段具有至关重要的地位,它需要电子产品数据和相互联接的工程设计工具之间进行智能互动。高效、简便的接线是安装过程中的关键要素。
魏德米勒凭借其直观的操作方式和特点鲜明的设计拥有着突出优势。所有的端子功能相互之间都有着一目了然的区别。
魏德米勒 Klippon® Connect 产品具有标准化的测试点,能够实施自动测试和检查流程。通过这种方式可以更为安全快速地完成维护和测试任务。
魏德米勒 Klippon® Connect 大电流接线端子的规划阶段
在魏德米勒产品配置器 (WMC) 中,可以数字化规划、装配和订购整个端子排,包括附件。此外还可以编制完整部件清单和生产安装说明,只需点击一下就能完成。这就避免了操作失误,节约了成本。
各个电网预组装的馈电端子减少了型号数量,降低了保存成本。一体式支脚支持安装在标准端子导轨上,也可以直接安装在安装板上。
魏德米勒大电流接线端子定期由独立测试中心进行检查,以确保控制面板内具有极高的产品安全性。通过产品和产品标签上的相应测试标记就可以看到这一点。
在光伏系统中,开路电压高达 1,500 V DC,因此需要绝缘面具有较高的爬电距离。Klippon® Connect 大电流接线端子间隙和爬电距离大,满足光伏行业的要求。
魏德米勒 Klippon® Connect 大电流接线端子的安装阶段
大电流接线端子采用 PUSH IN 直插式电源联接技术,具有直观的杠杆机制。这样就可以毫不费力地轻松联接配备及未配备端头的软导线,以及细股导线和硬导线。
Klippon® Connect 大电流接线端子现在已在截面超过 16 mm² 的组件中采用了成熟可靠的 PUSH IN 直插式接线技术。使用 PUSH IN 直插式电源联接技术,无需工具也能非常迅速地完成布线,同时保证可靠的接触。硬导线或细股导线可以在操作杠杆闭合时直接插入。
可以轻松地将横联件放入打开的压接点中,无需使用工具。接线点闭合时,横联件和额外联接的导线都能安全接触。横联件非常容易识别,即使带有联接的导线,这对测试和维护工作来说是一个重要优势。

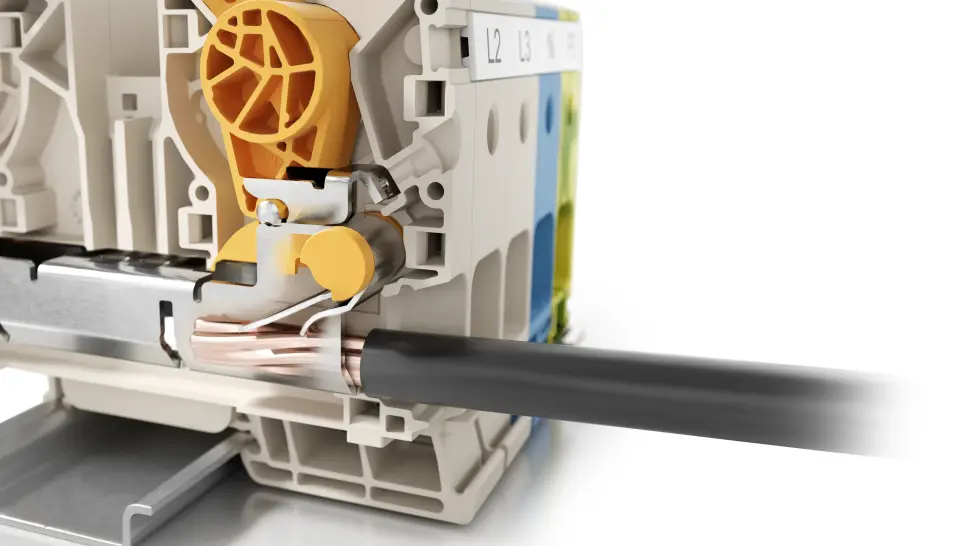

凭借创新的 PUSH IN 直插式电源联接技术,使用几个压缩弹片就可以确保永久可靠、气密和抗振的导线联接。这种机制用较小的驱动力产生了非常强大的压紧作用。在 35 mm² 至 120 mm² 的整个截面范围内,可以统一地使用这种可扩展的联接系统。
魏德米勒 Klippon® Connect 大电流接线端子的操作阶段
清晰可见的标记指明了外部电压,因此提高了人机安全性。标识牌上标有闪电标记牌,可用于 35 mm² - 120 mm² 的联接范围内,作用是避免在带电状态下布线。
大标记面积和魏德米勒多样化的标记解决方案确保清楚识别各个接线点。标准化标记系统采用统一的标记通道,适合 35 mm² 至 120 mm² 的截面,这减少了型号数量,从而降低了成本。

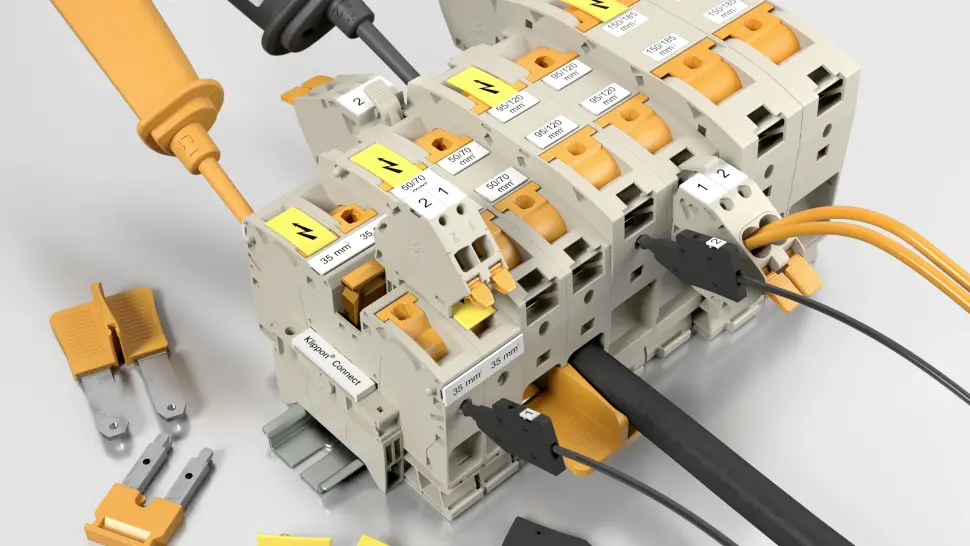

这种附件可用于 1.5 mm² 至 120 mm² 的整个截面范围,从而大大减少了所需的附件数量。标准测试头直径为 2.0 mm,测试非常轻松、快捷。
截面为 50 mm² 至 185 mm² 的电缆可采用额外的联接,例如用于总开关之前的应急电源。由于采用了杠杆机制,因此无需工具就可以联接软导线。
目前对开关柜和系统的要求越来越高。机器人辅助装配方法正在兴起。安装和维护工作必须能够快速、有效地完成。技术的快速进步和众多国际标准要求具有极大的灵活性。在供电和配电时,还有一些额外的挑战:大截面电缆必须安全地铺装和联接至各自的元件上,有时需要在恶劣的环境条件下和封闭空间中完成。即使在这些困难条件下,魏德米勒的全系列联接解决方案也能进行便捷、安全和可靠地布线。这一点有赖于紧凑的设计以及综合应用多种实用的操作优势。
有了 Klippon® Connect A 系列产品,以及它们在 1.5 mm² 至 120 mm² 的整个截面范围内采用的标准化附件之后,您就不再需要其他附件。这简化了安装和维护工作,节约了采购和储存成本,提高了效率。大标记号可以清楚识别外部电压,为复杂安装提供了完善的概要信息。在 35 mm² 至 120 mm² 的联接范围内,标记号上的雷电符号可防止在带电状态下联接。这样就提高了人机安全性。
由于采用 PUSH IN 直插式电源联接技术,因此可以毫不费力地轻松联接配备及未配备端头的软导线以及细股导线和硬导线。使用几个压缩弹片就可以确保可靠、气密和抗振的联接。这种弹片机制产生了非常强大的压接作用,而直观的杠杆机制确保使用起来非常轻松、省力。魏德米勒采用 PUSH IN 直插式电源联接技术的大电流接线端子可以统一地应用于 35 mm² 至 120 mm² 的截面范围。
